Beim Kauf von PC-Hardware, wie z. B. Grafikkarten und Prozessoren, müssen wir berücksichtigen, dass sie Wärmeleitpaste benötigen, um die Wärme effektiv an den großen Kühlkörper weiterzuleiten. Wir sind daran gewöhnt, sie auf der CPU zu verwenden, aber auf der GPU ist sie nicht sehr gebräuchlich, daher ist es interessant, die verschiedenen Methoden zum Auftragen von Wärmeleitpaste zu kennen.
Wenn wir über Wärmeleitpasten sprechen, gibt es im Allgemeinen viele Zweifel und Meinungen über sie. Wenn es um die Wahl eines Modells geht, haben die Nutzer bestimmte Präferenzen, sie nutzen Websites mit vergleichenden Bewertungen oder sogar ihre eigenen Erfahrungswerte. Das Gleiche gilt für die richtige Art und Weise, Wärmeleitpaste aufzutragen, damit sie sich richtig verteilt und eine möglichst effektive Wärmeableitung gewährleistet.
Vor dem Auftragen von Wärmeleitpaste auf die GPU sind mehrere Faktoren zu beachten
Es gibt mehrere bekannte Methoden, wie z. B. einen großen Tropfen in die Mitte zu setzen, eine Linie aus Paste zu verwenden oder die gesamte Oberfläche des Chips mit Paste zu bestreichen. Bevor man jedoch zur Praxis übergeht, müssen bestimmte Faktoren berücksichtigt werden. So seltsam es auch klingen mag, die erste davon ist die Größe der Grafikkarte. Bei sehr großen GPUs wird die BGA-Platine stärker gebogen. Außerdem kann es nach dem Anschrauben der GPU an den Kühlkörper zu Lücken kommen, in denen kein richtiger Kontakt besteht, was zu höheren Temperaturen führen kann.
Ein weiterer grundlegender Aspekt, den es zu berücksichtigen gilt, ist die Größe und Form des Chips, denn davon hängt ab, ob die Methoden zum Auftragen der Wärmeleitpaste auf die GPU mehr oder weniger effektiv sind. Der nächste Faktor ist ein weiterer sehr wichtiger, nämlich der Kauf einer Wärmeleitpaste, die nach Möglichkeit gute Ergebnisse liefert. Darüber hinaus muss es eine ausgezeichnete Wärmeleitfähigkeit und eine geeignete Konsistenz aufweisen. Die Wärmeleitpaste sollte nicht zu flüssig sein, damit sie nicht an den Seiten ausläuft. Wir reinigen also zunächst die alte Wärmeleitpaste und beginnen mit dem Vergleich der verschiedenen Anwendungsmethoden, in diesem Fall mit einer NVIDIA GPU.
Verfahren zur vollständigen Beschichtung des Chips mit Wärmeleitpaste
Das Auftragen von Wärmeleitpaste auf dem gesamten GPU-Chip ist zweifellos das Schlimmste von allen. Wir tragen eine beliebige Menge Paste auf und verteilen sie, in der Hoffnung, eine gleichmäßige und perfekte Oberfläche zu erhalten. Dies ist jedoch in den meisten Fällen nicht der Fall, da wir entweder zu viel oder zu wenig tun und die Paste nicht gleichmäßig ist. Es ist möglich, dass die von uns aufgetragene Schicht zu dünn ist und nicht richtig anliegt oder dass sie nach dem Auftragen und Anbringen des Kühlkörpers an den Seiten übersteht.
Die Methode des großen zentralen Tropfens: effektiv für quadratische Chips
Die wohl bekannteste Methode, die Blob-Methode, ist eine gute Möglichkeit, Wärmeleitpaste auf die GPU aufzutragen. Es ist jedoch zu beachten, dass es für große, rechteckige Chips nicht optimal ist. Wie Sie sich vorstellen können, wird dieser zentrale Klecks mehr oder weniger gleichmäßig in alle Richtungen verteilt. Das macht es besonders nützlich für kleine, quadratische Chips, die in den heutigen GPUs nicht verwendet werden.

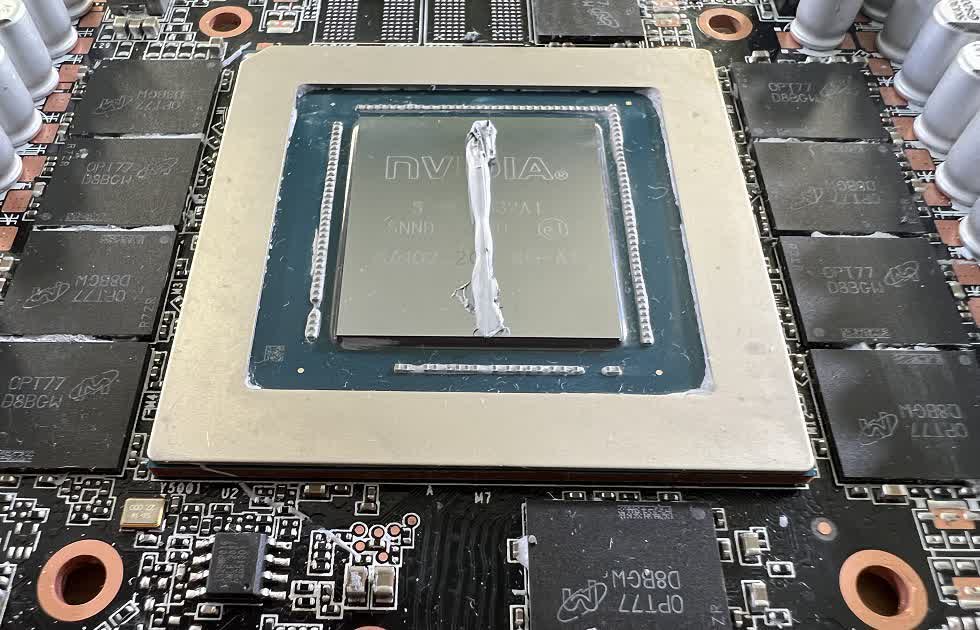

Die beste Methode: Auftragen einer Linie aus Wärmeleitpaste
Wie wir wissen, sind die Chips in aktuellen Grafikkarten, wie der NVIDIA RTX 30, rechteckig und daher ist die Fallmethode nicht die optimalste. Wir haben einen klaren Gewinner, und das ist die Anwendung von Wärmeleitpaste in einer Linie. Dies wird sich auf rechteckigen Chips wie GPU-Chips viel besser verteilen und die besten Ergebnisse liefern, wie wir weiter unten sehen werden. Außerdem reicht in der Regel eine einzige Linie aus, um den gesamten Span abzudecken; bei großen Spänen können auch zwei oder eine dickere Linie verwendet werden.
Das Auftragen von Wärmeleitpaste in der Leitung übertrifft alle anderen um bis zu 6 °C.

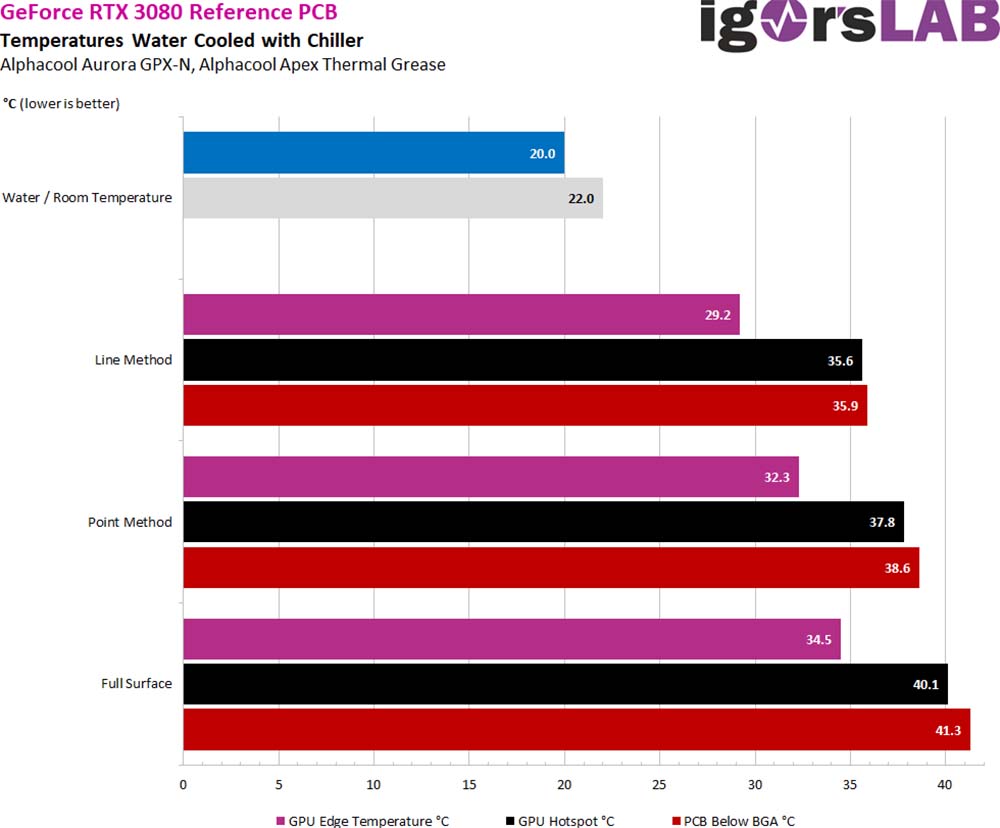

Um die verschiedenen Methoden zum Aufbringen von Wärmeleitpaste auf eine GPU zu testen, wurde eine NVIDIA RTX 3080 mit Referenz-PCB verwendet. Die Tests wurden unter Verwendung einer Flüssigkeitskühlung mit einem Kühler bei einer Umgebungstemperatur von 22 Grad Celsius durchgeführt, so dass die erreichten Temperaturen sehr niedrig sind. Das Programm Furmark, mit dem die Grafikkarte gestresst wird, ist dafür bekannt, dass es die Temperatur in die Höhe treibt, was bei der Kühlung nicht der Fall war.
Wenn wir also die Ergebnisse betrachten, sehen wir, dass der erste Platz an die Anwendung der Wärmeleitpaste in Linienform geht, die 29,2 Grad am Rand der GPU und 35,6 Grad an der heißesten Stelle des Chips erreicht, während das PCB 35,9 Grad erreicht. Dies ist eine Verbesserung um etwa 3 Grad gegenüber der Trö
pfchenmethode und 5-6 Grad im Vergleich zur Ganzchip-Beschichtung. Diese Zahlen mögen gering erscheinen, aber wir sprechen hier von einer einfachen Änderung der Art und Weise, wie die Wärmeleitpaste aufgetragen wird.
Wenn Sie also die Wärmeleitpaste auf Ihrer GPU austauschen müssen und es sich um eine relativ moderne GPU mit einem rechteckigen Chip handelt, ist die Linienmethode die beste von allen.
